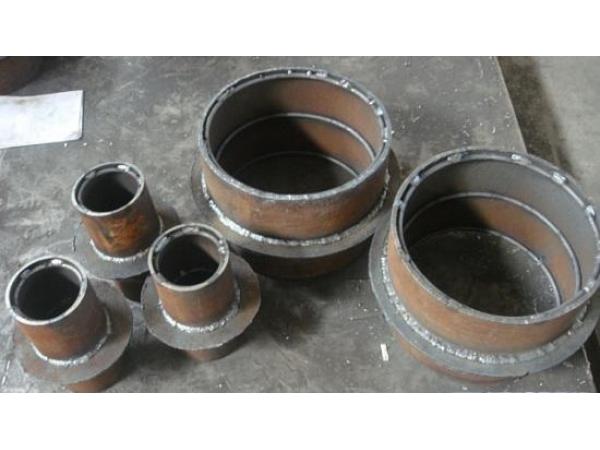

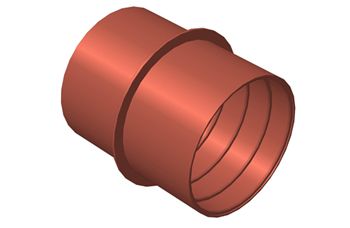

Изготавливаем в кратчайшие сроки сальники набивные
по серии 5.900-2.
Доставка
по всей России в кратчайшие сроки.
Техническая характеристика сальника набивного ТМ 89.00
|
Наименование |
Диаметр, Ду |
Длинна, мм |
Вес, кг |
|
ТМ 89 |
Ду 50 |
200 |
5.60 |
|
ТМ 89 - 01 |
Ду 80 |
200 |
6.90 |
|
ТМ 89 - 02 |
Ду 100 |
200 |
8.20 |
|
ТМ 89 - 03 |
Ду 125 |
200 |
14.00 |
|
ТМ 89 - 04 |
Ду 150 |
200 |
20.30 |
|
ТМ 89 - 05 |
Ду 200 |
200 |
26.00 |
|
ТМ 89 - 06 |
Ду 250 |
200 |
28.80 |
|
ТМ 89 - 07 |
Ду 300 |
200 |
34.40 |
|
ТМ 89 - 08 |
Ду 350 |
200 |
42.70 |
|
ТМ 89 - 09 |
Ду 400 |
200 |
45.80 |
|
ТМ 89 - 10 |
Ду 500 |
200 |
57.00 |
|
ТМ 89 - 11 |
Ду 600 |
200 |
64.90 |
|
ТМ 89 - 12 |
Ду 700 |
200 |
78.50 |
|
ТМ 89 - 13 |
Ду 800 |
200 |
89.30 |
|
ТМ 89 - 14 |
Ду 900 |
200 |
98.60 |
|
ТМ 89 - 15 |
Ду 1000 |
200 |
113.70 |
|
ТМ 89 - 16 |
Ду 1200 |
200 |
135.00 |
|
ТМ 89 - 17 |
Ду 1400 |
200 |
155.50 |
Техническая характеристика сальника набивного ТМ 90.00
|
Наименование |
Диаметр, Ду |
Длинна, мм |
Вес, кг |
|
ТМ 90 |
Ду 50,00 |
300,00 |
7.00 |
|
ТМ 90 - 01 |
Ду 80,00 |
300,00 |
8.70 |
|
ТМ 90 - 02 |
Ду 100,00 |
300,00 |
10.40 |
|
ТМ 90 - 03 |
Ду 125,00 |
300,00 |
17.90 |
|
ТМ 90 - 04 |
Ду 150,00 |
300,00 |
25.50 |
|
ТМ 90 - 05 |
Ду 200,00 |
300,00 |
30.60 |
|
ТМ 90 - 06 |
Ду 250,00 |
300,00 |
34.10 |
|
ТМ 90 - 07 |
Ду 300,00 |
300,00 |
42.50 |
|
ТМ 90 - 08 |
Ду 350,00 |
300,00 |
54.10 |
|
ТМ 90 - 09 |
Ду 400,00 |
300,00 |
57.30 |
|
ТМ 90 - 10 |
Ду 500,00 |
300,00 |
70.90 |
|
ТМ 90 - 11 |
Ду 600,00 |
300,00 |
82.10 |
|
ТМ 90 - 12 |
Ду 700,00 |
300,00 |
98.90 |
|
ТМ 90 - 13 |
Ду 800,00 |
300,00 |
112.30 |
|
ТМ 90 - 14 |
Ду 900,00 |
300,00 |
124.10 |
|
ТМ 90 - 15 |
Ду 1000,00 |
300,00 |
144.50 |
|
ТМ 90 - 16 |
Ду 1200,00 |
300,00 |
171.30 |
|
ТМ 90 - 17 |
Ду 1400,00 |
300,00 |
198.10 |
Техническая характеристика сальника набивного ТМ 91.00
|
Наименование |
Диаметр, Ду |
Длинна, мм |
Вес, кг |
|
ТМ 91 |
Ду 50,00 |
500,00 |
9.40 |
|
ТМ 91 - 01 |
Ду 80,00 |
500,00 |
11.60 |
|
ТМ 91 - 02 |
Ду 100,00 |
500,00 |
13.90 |
|
ТМ 91 - 03 |
Ду 125,00 |
500,00 |
24.10 |
|
ТМ 91 - 04 |
Ду 150,00 |
500,00 |
33.30 |
|
ТМ 91 - 05 |
Ду 200,00 |
500,00 |
38.60 |
|
ТМ 91 - 06 |
Ду 250,00 |
500,00 |
43.90 |
|
ТМ 91 - 07 |
Ду 300,00 |
500,00 |
55.90 |
|
ТМ 91 - 08 |
Ду 350,00 |
500,00 |
73.80 |
|
ТМ 91 - 09 |
Ду 400,00 |
500,00 |
76.50 |
|
ТМ 91 - 10 |
Ду 500,00 |
500,00 |
94.00 |
|
ТМ 91 - 11 |
Ду 600,00 |
500,00 |
112.20 |
|
ТМ 91 - 12 |
Ду 700,00 |
500,00 |
133.00 |
|
ТМ 91 - 13 |
Ду 800,00 |
500,00 |
150.60 |
|
ТМ 91 - 14 |
Ду 900,00 |
500,00 |
166.10 |
|
ТМ 91 - 15 |
Ду 1000,00 |
500,00 |
196.40 |
|
ТМ 91 - 16 |
Ду 1200,00 |
500,00 |
232.70 |
|
ТМ 91 - 17 |
Ду 1400,00 |
500,00 |
268.00 |
Техническая характеристика сальника набивного ТМ 92.00
|
Наименование |
Диаметр, Ду |
Длинна, мм |
Вес, кг. |
|
ТМ 92 |
Ду 50,00 |
800,00 |
13.00 |
|
ТМ 92 - 01 |
Ду 80,00 |
800,00 |
16.10 |
|
ТМ 92 - 02 |
Ду 100,00 |
800,00 |
19.30 |
|
ТМ 92 - 03 |
Ду 125,00 |
800,00 |
33.60 |
|
ТМ 92 - 04 |
Ду 150,00 |
800,00 |
45.20 |
|
ТМ 92 - 05 |
Ду 200,00 |
800,00 |
50.50 |
|
ТМ 92 - 06 |
Ду 250,00 |
800,00 |
58.10 |
|
ТМ 92 - 07 |
Ду 300,00 |
800,00 |
74.50 |
|
ТМ 92 - 08 |
Ду 350,00 |
800,00 |
101.60 |
|
ТМ 92 - 09 |
Ду 400,00 |
800,00 |
103.50 |
|
ТМ 92 - 10 |
Ду 500,00 |
800,00 |
126.20 |
|
ТМ 92 - 11 |
Ду 600,00 |
800,00 |
154.40 |
|
ТМ 92 - 12 |
Ду 700,00 |
800,00 |
180.90 |
|
ТМ 92 - 13 |
Ду 800,00 |
800,00 |
204.60 |
|
ТМ 92 - 14 |
Ду 900,00 |
800,00 |
226.10 |
|
ТМ 92 - 15 |
Ду 1000,00 |
800,00 |
270.40 |
|
ТМ 92 - 16 |
Ду 1200,00 |
800,00 |
319.70 |
|
ТМ 92 - 17 |
Ду 1400,00 |
800,00 |
369.00 |
Стоимость и сроки изготовления вы можете узнать позвонив нам
по телефонам
+7 (351) 750-25-14;
+7 (908)
060-55-11,
Или оставив заявку на электронную почту

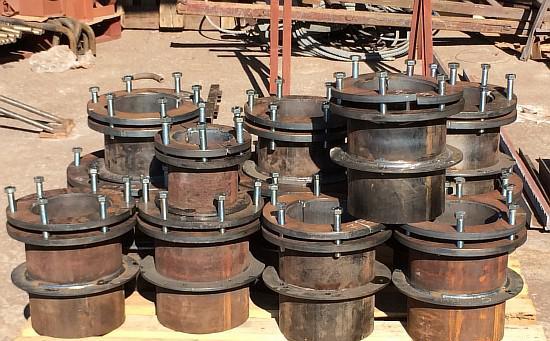

Изготовим сальник нажимной
по серии
5.900-3.
Доставка по всей России в
кратчайшие сроки.

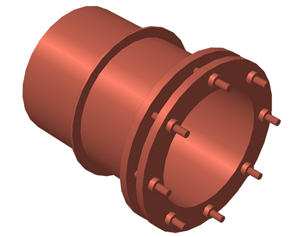

Сальник
нажимной ТМ 93.00.00.
|
Наименование |
Диаметр, Ду |
Длина, мм |
Вес, кг |
|
ТМ 93.00.00 |
Ду 50,00 |
200,00 |
8.00 |
|
ТМ 93.00.00-01 |
Ду 80,00 |
200,00 |
10.50 |
|
ТМ 93.00.00-02 |
Ду 100,00 |
200,00 |
11.50 |
|
ТМ 93.00.00-03 |
Ду 125,00 |
200,00 |
15.00 |
|
ТМ 93.00.00-04 |
Ду 150,00 |
200,00 |
17.50 |
|
ТМ 93.00.00-05 |
Ду 200,00 |
200,00 |
21.00 |
|
ТМ 93.00.00-06 |
Ду 250,00 |
200,00 |
29.00 |
|
ТМ 93.00.00-07 |
Ду 300,00 |
200,00 |
33.00 |
|
ТМ 93.00.00-08 |
Ду 350,00 |
200,00 |
38.50 |
|
ТМ 93.00.00-09 |
Ду 400,00 |
200,00 |
49.00 |
|
ТМ 93.00.00-10 |
Ду 500,00 |
200,00 |
70.50 |
|
ТМ 93.00.00-11 |
Ду 600,00 |
200,00 |
82.50 |
|
ТМ 93.00.00-12 |
Ду 700,00 |
200,00 |
93.00 |
|
ТМ 93.00.00-13 |
Ду 800,00 |
200,00 |
142.00 |
|
ТМ 93.00.00-14 |
Ду 900,00 |
200,00 |
158.00 |
|
ТМ 93.00.00-15 |
Ду 1000,00 |
200,00 |
193.00 |
|
ТМ 93.00.00-16 |
Ду 1200,00 |
200,00 |
229.00 |
|
ТМ 93.00.00-17 |
Ду 1400,00 |
200,00 |
283.00 |
Сальник
нажимной ТМ 94.00.00.
|
Наименование |
Диаметр, Ду |
Длина, мм |
Вес, кг |
|
ТМ 94.00.00 |
Ду 50,00 |
300,00 |
8.80 |
|
ТМ 94.00.00-01 |
Ду 80,00 |
300,00 |
11.50 |
|
ТМ 94.00.00-02 |
Ду 100,00 |
300,00 |
13.00 |
|
ТМ 94.00.00-03 |
Ду 125,00 |
300,00 |
16.00 |
|
ТМ 94.00.00-04 |
Ду 150,00 |
300,00 |
19.50 |
|
ТМ 94.00.00-05 |
Ду 200,00 |
300,00 |
24.00 |
|
ТМ 94.00.00-06 |
Ду 250,00 |
300,00 |
33.50 |
|
ТМ 94.00.00-07 |
Ду 300,00 |
300,00 |
38.50 |
|
ТМ 94.00.00-08 |
Ду 350,00 |
300,00 |
45.00 |
|
ТМ 94.00.00-09 |
Ду 400,00 |
300,00 |
56.00 |
|
ТМ 94.00.00-10 |
Ду 500,00 |
300,00 |
79.00 |
|
ТМ 94.00.00-11 |
Ду 600,00 |
300,00 |
92.00 |
|
ТМ 94.00.00-12 |
Ду 700,00 |
300,00 |
105.00 |
|
ТМ 94.00.00-13 |
Ду 800,00 |
300,00 |
158.00 |
|
ТМ 94.00.00-14 |
Ду 900,00 |
300,00 |
177.00 |
|
ТМ 94.00.00-15 |
Ду 1000,00 |
300,00 |
213.00 |
|
ТМ 94.00.00-16 |
Ду 1200,00 |
300,00 |
252.00 |
|
ТМ 94.00.00-17 |
Ду 1400,00 |
300,00 |
291.00 |
Сальник
нажимной ТМ 95.00.00.
|
Наименование |
Диаметр, Ду |
Длина, мм |
Вес, кг |
|
ТМ 95.00.00 |
Ду 50,00 |
500,00 |
11.00 |
|
ТМ 95.00.00-01 |
Ду 80,00 |
500,00 |
14.00 |
|
ТМ 95.00.00-02 |
Ду 100,00 |
500,00 |
16.00 |
|
ТМ 95.00.00-03 |
Ду 125,00 |
500,00 |
20.00 |
|
ТМ 95.00.00-04 |
Ду 150,00 |
500,00 |
23.00 |
|
ТМ 95.00.00-05 |
Ду 200,00 |
500,00 |
28.50 |
|
ТМ 95.00.00-06 |
Ду 250,00 |
500,00 |
43.00 |
|
ТМ 95.00.00-07 |
Ду 300,00 |
500,00 |
49.50 |
|
ТМ 95.00.00-08 |
Ду 350,00 |
500,00 |
57.50 |
|
ТМ 95.00.00-09 |
Ду 400,00 |
500,00 |
70.00 |
|
ТМ 95.00.00-10 |
Ду 500,00 |
500,00 |
96.00 |
|
ТМ 95.00.00-11 |
Ду 600,00 |
500,00 |
113.00 |
|
ТМ 95.00.00-12 |
Ду 700,00 |
500,00 |
127.00 |
|
ТМ 95.00.00-13 |
Ду 800,00 |
500,00 |
193.00 |
|
ТМ 95.00.00-14 |
Ду 900,00 |
500,00 |
215.00 |
|
ТМ 95.00.00-15 |
Ду 1000,00 |
500,00 |
256.00 |
|
ТМ 95.00.00-16 |
Ду 1200,00 |
500,00 |
303.00 |
|
ТМ 95.00.00-17 |
Ду 1400,00 |
500,00 |
350.00 |
Сальник
нажимной ТМ 96.00.00.
|
Наименование |
Диаметр, Ду |
Длина, мм |
Вес, кг. |
|
ТМ 96.00.00 |
Ду 50,00 |
800,00 |
13.50 |
|
ТМ 96.00.00-01 |
Ду 80,00 |
800,00 |
17.50 |
|
ТМ 96.00.00-02 |
Ду 100,00 |
800,00 |
20.00 |
|
ТМ 96.00.00-03 |
Ду 125,00 |
800,00 |
25.00 |
|
ТМ 96.00.00-04 |
Ду 150,00 |
800,00 |
29.00 |
|
ТМ 96.00.00-05 |
Ду 200,00 |
800,00 |
36.00 |
|
ТМ 96.00.00-06 |
Ду 250,00 |
800,00 |
57.00 |
|
ТМ 96.00.00-07 |
Ду 300,00 |
800,00 |
66.00 |
|
ТМ 96.00.00-08 |
Ду 350,00 |
800,00 |
76.00 |
|
ТМ 96.00.00-09 |
Ду 400,00 |
800,00 |
90.50 |
|
ТМ 96.00.00-10 |
Ду 500,00 |
800,00 |
122.00 |
|
ТМ 96.00.00-11 |
Ду 600,00 |
800,00 |
143.00 |
|
ТМ 96.00.00-12 |
Ду 700,00 |
800,00 |
162.00 |
|
ТМ 96.00.00-13 |
Ду 800,00 |
800,00 |
245.00 |
|
ТМ 96.00.00-14 |
Ду 900,00 |
800,00 |
274.00 |
|
ТМ 96.00.00-15 |
Ду 1000,00 |
800,00 |
320.00 |
|
ТМ 96.00.00-16 |
Ду 1200,00 |
800,00 |
379.00 |
|
ТМ 96.00.00-17 |
Ду 1400,00 |
800,00 |
437.00 |
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908)
060-55-11,
Или оставив заявку на электронную почту

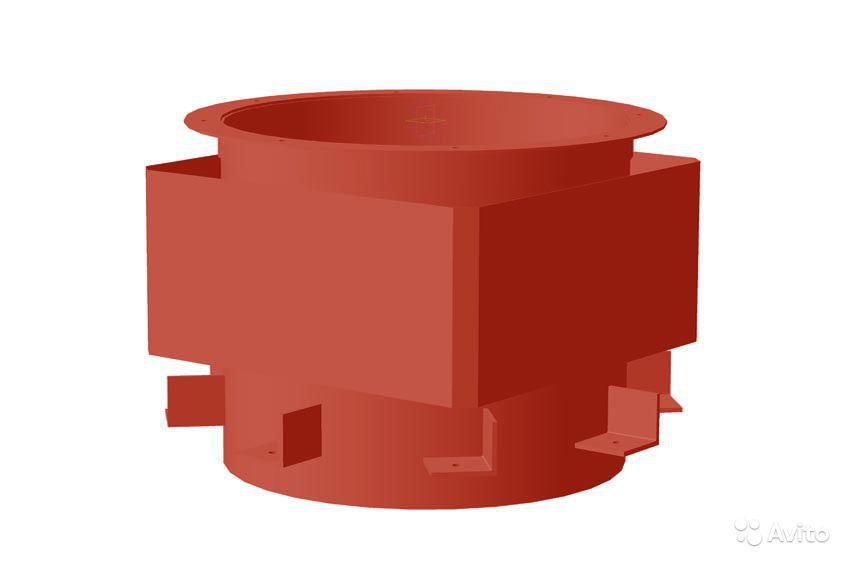

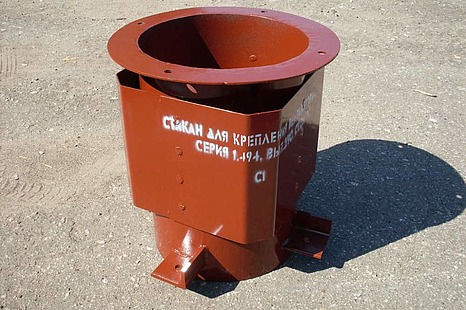

Изготовление стаканов для
крепления крышных вентиляторов, дефлекторов и зонтов
по серии 1.494-24 выпуск 2/90
|
Марка стакана |
Наружный диаметр
стакана |
Типы вентиляторов |
Диаметр
вентиляционной шахты, мм |
|
радиальные |
осевые |
|
Стакан С1 |
400 |
- |
- |
200,250,315 |
|
Стакан С2 |
720 |
ВКР №4;5;6,3
ВКРТ №6,3 |
ВКО №4,5;6,3 |
400, 450, 500 |
|
Стакан С3 |
1020 |
ВКР №8 |
- |
630, 710, 800 |
|
Стакан С4 |
1220 |
- |
- |
1000, 1120 |
|
Стакан С5 |
1420 |
ВКР №12,5 |
- |
1250 |
Конструкции стаканов С1, С2, С3,
С4, С5 разработаны для крепления крышных вентиляторов по ГОСТ
10616-73 к зданиям с покрытием из стального профилированного
настила, строющихся в районах с среднегодовой температурой наружного
воздуха минус 40 градусов Цельсия и выше, и с неагрессивной газовой
средой. Диаметры и марки стаканов, типы крышных вентиляторов и
диаметры вентиляционных шахты изготавливаемых нашим заводом, от
которых зависит стоимость стальных стаканов, приводятся в таблице:
|
Марка стакана |
Позиция |
Вид профиля |
Марка стали |
Сечение |
Длинна, мм |
Кол-во, шт. |
Масса, кг. |
|
Стакан С1 |
1 |
Уголки горячекатаные равнополочные |
С 235 |
63х63х5 |
1650,00 |
1 |
49,00 |
|
2 |
С 245 |
100х100х8 |
100,00 |
4 |
|
3 |
Прокат листовой горячекатаный |
С 235 |
570х5 |
1240,00 |
1 |
|
4 |
Углеродистая тонколистовая сталь |
С 235 |
320х1,6 |
925,00 |
2 |
|
Стакан С2 |
1 |
Уголки горячекатаные равнополочные |
С 235 |
63х63х5 |
2600,00 |
1 |
89,00 |
|
2 |
С 245 |
100х100х8 |
100,00 |
4 |
|
3 |
Прокат листовой горячекатаный |
С 235 |
595х5 |
2245,00 |
1 |
|
4 |
Углеродистая тонколистовая сталь |
С 235 |
320х1,6 |
1565,00 |
2 |
|
Стакан С3 |
1 |
Уголки горячекатаные равнополочные |
С 235 |
63х63х5 |
3600,00 |
1 |
121,00 |
|
2 |
С 245 |
100х100х8 |
100,00 |
4 |
|
3 |
Прокат листовой горячекатаный |
С 235 |
625х5 |
3187,00 |
1 |
|
4 |
Углеродистая тонколистовая сталь |
С 235 |
320х1,6 |
1790,00 |
2 |
|
Стакан С4 |
1 |
Уголки горячекатаные равнополочные |
С 235 |
63х63х5 |
4230,00 |
1 |
142,00 |
|
2 |
С 245 |
100х100х8 |
100,00 |
4 |
|
3 |
Прокат листовой горячекатаный |
С 235 |
625х5 |
3815,00 |
1 |
|
4 |
Углеродистая тонколистовая сталь |
С 235 |
320х1,6 |
2123,00 |
2 |
|
Стакан С5 |
1 |
Уголки горячекатаные равнополочные |
С 235 |
80х80х5 |
4860,00 |
1 |
180,00 |
|
2 |
С 245 |
100х100х8 |
100,00 |
4 |
|
3 |
Прокат листовой горячекатаный |
С 235 |
625х5 |
4443,00 |
1 |
|
4 |
Углеродистая тонколистовая сталь |
С 235 |
320х1,6 |
2453,00 |
2
|
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908)
060-55-11,
Или оставив заявку на электронную почту
|
